Hướng dẫn kỹ thuật dứt khoát về máy thổi rễ khớp nối trực tiếp

1. Máy thổi rễ khớp nối trực tiếp: Khái niệm cốt lõi

2. Cơ học của chuyển vị dương quay ghép trực tiếp

3. Ưu điểm về hiệu suất so với các hệ thống truyền động bằng dây đai

4. Lắp đặt & Căn chỉnh: Độ chính xác cho tuổi thọ cao

5. Quy trình bảo trì cho bộ truyền động trực tiếp

6. Ứng dụng công nghiệp quan trọng

7. Thông số kỹ thuật chính và hướng dẫn lựa chọn

8. Câu hỏi thường gặp (FAQ)

1. Máy thổi rễ khớp nối trực tiếp: Khái niệm cốt lõi

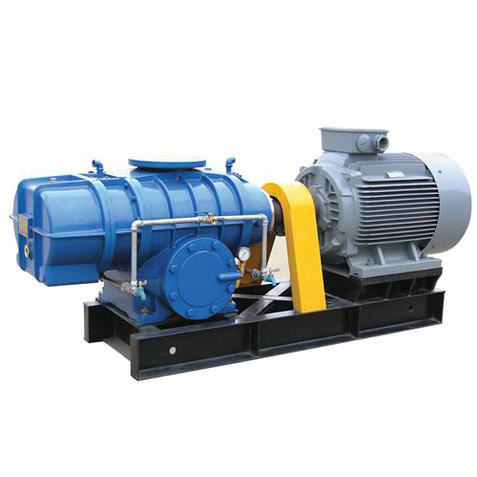

Trọng tâm của vô số quy trình công nghiệp, từ xử lý nước thải đến vận chuyển bằng khí nén, là công nghệ mạnh mẽ củaMáy thổi rễ khớp nối trực tiếp. Không giống như các lựa chọn thay thế truyền động bằng dây đai, các thiết bị này có liên kết cơ học trực tiếp giữa động cơ và trục quạt thông qua khớp nối. Sự khác biệt tưởng chừng như đơn giản này mang lại những lợi ích sâu sắc về hiệu quả, độ bền và độ ổn định khi vận hành. Bằng cách loại bỏ dây đai, hệ thống sẽ loại bỏ điểm hao mòn và mất năng lượng phổ biến, khiến Máy thổi rễ khớp nối trực tiếp trở thành lựa chọn ưu tiên cho các ứng dụng hoạt động liên tục trong đó độ tin cậy là tối quan trọng.

Cấu hình trực tiếp này đảm bảo rằng tốc độ quay của động cơ được truyền chính xác đến các cánh quạt, mang lại luồng không khí ổn định, không có xung động, rất quan trọng cho các quá trình như sục khí trong xử lý sinh học hoặc vận chuyển vật liệu trong nhà máy xi măng. Triết lý thiết kế tập trung vào tổn thất cơ học tối thiểu và thời gian hoạt động tối đa, đó là lý do tại sao các ngành công nghiệp có yêu cầu vận hành ngày càng áp dụng phương pháp truyền động này thay vì hệ thống dây curoa truyền thống.

2. Cơ chế chuyển vị dương quay khớp nối trực tiếp

Máy thổi rễ khớp nối trực tiếphoạt động theo nguyên lý dịch chuyển dương, sử dụng hai hoặc ba cánh quạt quay theo hướng ngược nhau trong một vỏ được gia công chính xác. Khớp nối trực tiếp đảm bảo các rôto này duy trì sự đồng bộ hóa chính xác, được dẫn động bởi các bánh răng định thời giúp ngăn chặn sự tiếp xúc giữa kim loại với kim loại. Khi các thùy quay, chúng giữ một lượng không khí cố định ở cổng nạp và vận chuyển nó đến phía xả, nơi nó bị đẩy ra ngoài theo áp suất của hệ thống.

Ưu điểm cơ học quan trọng nằm ở chính khớp nối. Một khớp nối linh hoạt, thường có kiểu khóa côn, kết nối trục động cơ với trục quạt gió, giúp điều chỉnh các sai lệch nhỏ trong khi truyền mô-men xoắn hiệu quả. Truyền động trực tiếp này giúp loại bỏ hiện tượng trượt vốn có trong hệ thống dây đai, đảm bảo rằng máy thổi hoạt động chính xác ở tốc độ thiết kế, tương quan trực tiếp với tốc độ dòng thể tích được đảm bảo. Đặc tính này rất cần thiết cho các quy trình đòi hỏi nguồn cung cấp không khí ổn định, có đồng hồ đo, chẳng hạn như trong lò phản ứng định lượng hóa chất hoặc tầng sôi.

3. Ưu điểm về hiệu suất so với hệ thống truyền động bằng dây đai

Khi đánh giá Máy thổi rễ khớp nối trực tiếp so với các máy thổi khí truyền động bằng dây đai, sẽ xuất hiện một số điểm khác biệt về hiệu suất. Đầu tiên, khớp nối trực tiếp giúp loại bỏ độ căng và mài mòn của đai, điều này không chỉ làm giảm tần suất bảo trì mà còn ngăn ngừa sự mất dần hiệu suất khi đai bị giãn theo thời gian. Thứ hai, việc không có dây đai và ròng rọc làm giảm diện tích và trọng lượng tổng thể của thiết bị, đơn giản hóa việc lắp đặt và tích hợp vào các bố trí nhà máy nhỏ gọn.

Hơn nữa, hệ thống truyền động trực tiếp có mức độ rung thấp hơn và hoạt động êm hơn, góp phần mang lại môi trường làm việc an toàn và thoải mái hơn. Độ phức tạp cơ học giảm có nghĩa là ít thành phần bị lỗi hơn, nâng cao độ tin cậy tổng thể của hệ thống. Trong các ứng dụng có không gian hạn chế hoặc cần hoạt động liên tục, tải trọng cao, khớp nối trực tiếp mang lại lợi thế quyết định về cả độ ổn định hiệu suất và cân nhắc chi phí vòng đời.

4. Lắp đặt & Căn chỉnh: Độ chính xác cho tuổi thọ cao

Việc triển khai thành côngMáy thổi rễ khớp nối trực tiếpphụ thuộc vào việc lắp đặt tỉ mỉ, đặc biệt là việc căn chỉnh trục. Ngay cả một sai lệch nhỏ cũng có thể gây ra rung động quá mức, làm mòn vòng bi sớm và mỏi khớp nối. Các phương pháp thực hành tốt nhất trong ngành quy định rằng các nửa khớp nối phải được lắp đặt vừa vặn, thường yêu cầu gia nhiệt có kiểm soát để đảm bảo kết nối an toàn với các trục.

Căn chỉnh thích hợp bao gồm việc kiểm tra cả độ lệch góc và độ lệch. Để có tuổi thọ sử dụng tối ưu, tổng chỉ số chỉ báo (TIR) ​​trên trục khớp nối không được vượt quá 0,005 inch (0,13 mm) và độ lệch song song của các mặt khớp nối phải nằm trong 0,001 inch (0,03 mm). Ngoài ra, điều quan trọng là phải thiết lập khoảng cách trục chính xác giữa các nửa khớp nối để điều chỉnh sự giãn nở nhiệt của trục trong quá trình vận hành, ngăn ngừa tải lực đẩy có thể làm hỏng các bộ phận bên trong của máy thổi. Nên sử dụng khớp nối kiểu khóa côn để đảm bảo truyền mô-men xoắn dương và dễ dàng tháo lắp.

5. Quy trình bảo trì cho bộ truyền động trực tiếp

Mặc dù Máy thổi rễ khớp nối trực tiếp yêu cầu can thiệp ít thường xuyên hơn so với các thiết bị truyền động bằng dây đai, nhưng cần phải có lịch trình bảo trì có cấu trúc. Các lĩnh vực trọng tâm chính bao gồm bôi trơn hộp số và vòng bi, kiểm tra khớp nối và xác minh căn chỉnh. Thay dầu thường xuyên bằng chất bôi trơn do nhà sản xuất khuyến nghị giúp ngăn ngừa mài mòn bánh răng và đảm bảo vận hành trơn tru.

Kiểm tra khớp nối định kỳ phải bao gồm kiểm tra trực quan xem có bị mòn hoặc nứt không và vặn lại các chốt theo giá trị quy định. Giám sát độ rung có thể đóng vai trò như một công cụ bảo trì dự đoán, phát hiện sớm các dấu hiệu mất cân bằng hoặc lệch trục. Ngoài ra, việc đảm bảo bộ lọc khí nạp sạch sẽ và không bị tắc nghẽn sẽ bảo vệ các cánh quạt khỏi bị hư hại do các hạt nhỏ, duy trì luồng khí đầu ra sạch, không dầu vốn là đặc điểm nổi bật của những máy thổi này.

• Hằng ngày:Kiểm tra mức dầu, lắng nghe tiếng ồn bất thường, theo dõi áp suất và nhiệt độ xả.
• hàng tháng:Kiểm tra khớp nối xem có bị mòn không, kiểm tra căn chỉnh, làm sạch bộ lọc không khí.
• Hàng quý:Thay dầu hộp số, kiểm tra vòng bi, kiểm tra mô-men xoắn của tất cả các ốc vít.
• Hàng năm:Đại tu toàn diện, bao gồm đo khe hở rôto và thay thế phốt.

6. Ứng dụng công nghiệp quan trọng

Thiết kế chắc chắn và hiệu suất đáng tin cậy của Máy thổi rễ khớp nối trực tiếp khiến chúng không thể thiếu trong nhiều lĩnh vực. Trong xử lý nước thải, chúng cung cấp khả năng sục khí cần thiết cho quá trình tiêu hóa hiếu khí, đảm bảo phân hủy sinh học các chất hữu cơ. Trong ngành nuôi trồng thủy sản, chúng duy trì mức oxy hòa tan quan trọng trong ao và bể, ảnh hưởng trực tiếp đến sức khỏe và năng suất của đàn giống.

Để xử lý vật liệu rời, những máy thổi này được sử dụng trong hệ thống vận chuyển bằng khí nén để vận chuyển xi măng, ngũ cốc, nhựa và các loại bột khác qua đường ống. Luồng khí ổn định, áp suất cao đảm bảo vận chuyển vật liệu ổn định và hiệu quả trên khoảng cách xa. Các ứng dụng quan trọng khác bao gồm cung cấp khí đốt trong lò nung, tăng cường khí trong các nhà máy hóa dầu và vận hành đóng gói chân không, thể hiện tính linh hoạt của công nghệ này trong phổ công nghiệp.

Các lĩnh vực ứng dụng chính:Sục khí nước thải · Nuôi trồng thủy sản · Vận chuyển bằng khí nén · Công nghiệp xi măng · Nhà máy điện · Xử lý hóa chất · Xử lý khí sinh học

7. Hướng dẫn lựa chọn và thông số kỹ thuật chính

Lựa chọn quyềnMáy thổi rễ khớp nối trực tiếpđối với một ứng dụng đòi hỏi phải phân tích cẩn thận các yêu cầu về tốc độ dòng chảy, áp suất và công suất. Các thiết bị điển hình cung cấp tốc độ dòng chảy từ thấp tới 0,6 m³/phút đến hơn 120 m³/phút, với áp suất xả lên tới 98 kPa. Công suất động cơ có thể dao động từ 1,1 kW đối với các thiết bị nhỏ hơn đến hơn 185 kW đối với các mô hình công nghiệp quy mô lớn.

Khi chỉ định máy thổi, hãy xem xét chênh lệch áp suất cần thiết, tốc độ dòng chảy mong muốn ở áp suất đó và các điều kiện vận hành xung quanh. Thiết kế rôto ba thùy đã trở thành tiêu chuẩn công nghiệp nhờ đặc tính xung và hiệu suất được cải thiện so với các thiết kế hai thùy cũ. Tư vấn đường cong hiệu suất và bảng dữ liệu kỹ thuật là rất quan trọng để đảm bảo máy thổi được chọn hoạt động ở điểm hiệu suất tối ưu, mang lại dịch vụ đáng tin cậy cho ứng dụng dự định.
