Hệ thống băng tải khí nén có thể cắt giảm bụi, thời gian ngừng hoạt động và thất thoát vật liệu như thế nào?

Tóm tắt

Việc vận chuyển bột, viên và hạt nghe có vẻ đơn giản cho đến khi bạn phải đối mặt với đám mây bụi, máng trượt bị tắc, sự phân tách, sản phẩm bị hỏng và người vận hành trông trẻ các điểm trung chuyển cả ngày. Một thiết kế tốtHệ thống vận chuyển khí néndi chuyển vật liệu rời qua các đường ống kín bằng luồng không khí được kiểm soát, giúp nhà máy sạch hơn, an toàn hơn và ổn định hơn đồng thời giảm thiểu việc xử lý thủ công.

Hướng dẫn này chia nhỏ các quyết định thực sự quan trọng đối với hiệu suất và chi phí vận hành, từ chân không so với áp suất đến pha loãng so với pha đậm đặc, lọc, lựa chọn khóa khí và định tuyến đường ống. Nó cũng bao gồm danh sách kiểm tra thực tế, bảng so sánh và Câu hỏi thường gặp để bạn có thể chuyển từ “chúng tôi cần thứ gì đó hoạt động được” sang thông số kỹ thuật rõ ràng, ít rủi ro. Các ví dụ và khuyến nghị phản ánh các điều kiện công nghiệp chung và phương pháp kỹ thuật được sử dụng bởiCông ty TNHH Thiết bị bảo vệ môi trường Shandong Yinchi

Mục lục

• phác thảo
• Truyền tải bằng khí nén giải quyết những vấn đề gì
• Hệ thống vận chuyển bằng khí nén hoạt động như thế nào
• Truyền tải chân không và truyền tải áp suất
• Pha loãng và pha đậm đặc
• Các thành phần chính quyết định độ tin cậy
• Danh sách kiểm tra thiết kế trước khi mua
• Đòn bẩy chi phí năng lượng và vận hành
• Những cân nhắc về kiểm soát bụi và an toàn
• Kế hoạch vận hành và bảo trì
• Các trường hợp sử dụng trong thế giới thực
• Câu hỏi thường gặp
• Kết luận và các bước tiếp theo

phác thảo

• Xác định những điểm yếu lớn nhất của bạn và “thành công” trông như thế nào trên sàn đấu
• Hiểu các khái niệm cơ bản về luồng không khí và chất rắn để các đề xuất có thể so sánh được
• Chọn chế độ vận chuyển phù hợp với khoảng cách, cách bố trí và điểm đón
• Chọn pha loãng hoặc đậm đặc dựa trên độ dễ vỡ và dung lượng của sản phẩm
• Khóa các thành phần đáng tin cậy phù hợp với hoạt động vật liệu của bạn
• Sử dụng danh sách kiểm tra để giảm thiểu rủi ro trước khi chế tạo và lắp đặt
• Lập kế hoạch kiểm soát bụi, vận hành an toàn và bảo trì ngay từ ngày đầu tiên

Truyền tải bằng khí nén giải quyết những vấn đề gì

Nếu bạn đang xem xét mộtHệ thống vận chuyển khí nén, có lẽ bạn không làm điều đó cho vui. Bạn đang làm điều đó vì phương thức chuyển giao hiện tại đang khiến bạn tốn thời gian, sản phẩm và sự kiên nhẫn.

• Bụi tại các điểm trung chuyểnbao phủ thiết bị, kích hoạt cảnh báo vệ sinh và tạo ra điều kiện làm việc không thoải mái
• Thất thoát vật chất và ô nhiễmtừ băng tải hở, rò rỉ hoặc dọn dẹp thường xuyên
• Cầu nối và tắc nghẽntrong máng, phễu và bộ cấp liệu dạng vít do dòng chảy không nhất quán
• Phân lô không nhất quángây ra bởi sự phân tách, đổ tràn hoặc tốc độ cấp liệu không ổn định
• Sự phụ thuộc lao động caonơi người vận hành phải can thiệp để giữ cho vật liệu di chuyển
• Hư hỏng sản phẩmchẳng hạn như vỡ viên, hao mòn bột hoặc tạo ra quá nhiều hạt mịn
• Hạn chế về bố cụckhi bạn cần định tuyến xung quanh các công trình, xuyên qua các tầng hoặc lên tới silo

Vận chuyển bằng đường ống kín có ích vì nó làm giảm các điểm chuyển tiếp xúc và di chuyển vật liệu với không khí và áp suất được kiểm soát. Điều đó có nghĩa là có ít nơi để bụi thoát ra hơn, ít nơi tràn ra hơn và ít nơi hơn để “thời gian ngừng hoạt động bí ẩn” ẩn náu.

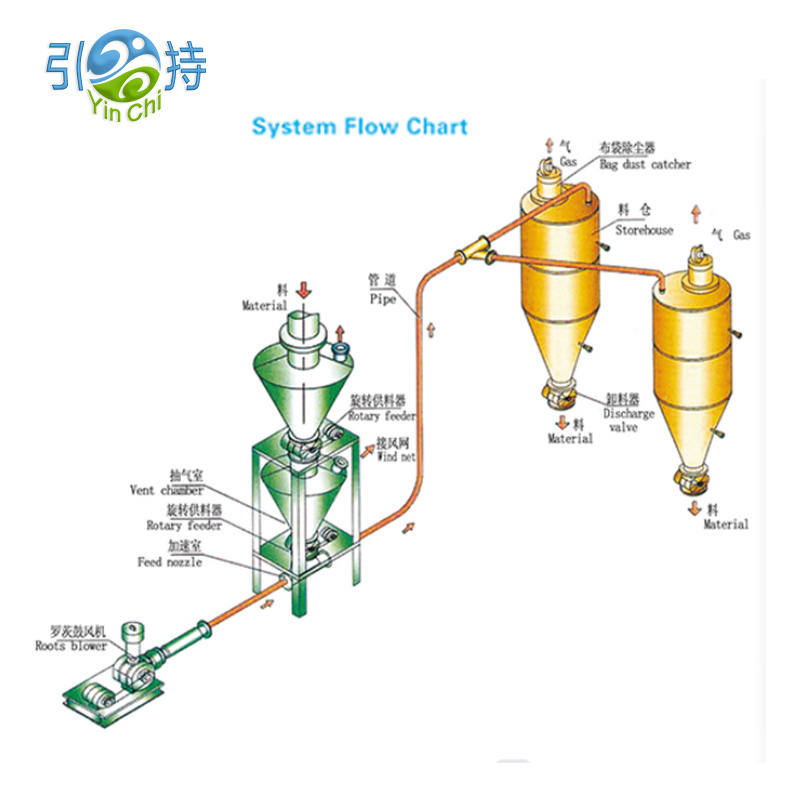

Hệ thống vận chuyển bằng khí nén hoạt động như thế nào

Ở mức độ cao, mộtHệ thống vận chuyển khí nénvận chuyển chất rắn số lượng lớn qua đường ống bằng cách sử dụng chênh lệch áp suất và luồng không khí. Vật liệu đi vào dây chuyền vận chuyển tại điểm đón, di chuyển đến bình tiếp nhận và không khí được tách ra khỏi chất rắn bằng cách lọc.

Điều gì đang xảy ra bên trong đường ống

• Luồng khí cung cấp động lực
• Chất rắn bị cuốn theo hoặc bị đẩy dọc theo chế độ vận chuyển
• Vận tốc phải đủ cao để tránh lắng đọng nhưng không quá cao đến mức phá hủy sản phẩm hoặc lãng phí năng lượng
• Những khúc cua, những đoạn chạy dài và những thay đổi về độ cao sẽ tăng thêm lực cản và ảnh hưởng đến sự ổn định

Những gì bạn nên yêu cầu từ bất kỳ thiết kế nào

• Truyền tải ổn định mà không bị dâng, cắm hoặc "ợ" ở bộ thu
• Tốc độ cấp liệu có thể dự đoán được theo ca, mùa và thay đổi lô nguyên liệu
• Hoạt động kín bụi với kích thước lọc phù hợp với điều kiện sản xuất thực tế
• Quyền truy cập bảo trì hợp lý vào các điểm mài mòn và bộ lọc

Truyền tải chân không và truyền tải áp suất

Một trong những lựa chọn đầu tiên là liệu đường truyền của bạn nên kéo vật liệu (chân không) hay đẩy vật liệu (áp suất). Cả hai đều có thể hoạt động tốt, nhưng chúng giải quyết các vấn đề khác nhau của cây trồng.

Một nguyên tắc thực tế là hãy bắt đầu với bố cục của bạn. Nếu bạn cần thu thập từ nhiều điểm và giao đến một nơi, các giải pháp chân không thường đơn giản hóa mạng lưới. Nếu bạn cần vận chuyển vật liệu đến một silo ở xa hoặc nhiều thùng, thì hệ thống truyền tải áp suất có thể phù hợp hơn.

Pha loãng và pha đậm đặc

Đây là nơi nhiều dự án thành công hay thất bại. Giống nhauHệ thống vận chuyển khí néncó thể hoạt động tốt với một vật liệu và khủng khiếp với vật liệu khác nếu lựa chọn pha sai.

Pha loãng

• Vật liệu được vận chuyển trong luồng không khí có tốc độ tương đối cao
• Thường đơn giản hơn để kiểm soát và có thể xử lý nhiều loại bột và viên
• Rủi ro: vận tốc cao hơn có thể làm tăng độ mài mòn, tiếng ồn và hao mòn sản phẩm

Pha đậm đặc

• Vật liệu di chuyển với vận tốc thấp hơn theo kiểu “sên” hoặc “cắm” hơn
• Thường được ưu tiên cho các sản phẩm dễ vỡ, bột mài mòn hoặc khi giảm thiểu các vấn đề xuống cấp
• Rủi ro: có thể yêu cầu cho ăn cẩn thận hơn, kiểm soát áp suất và điều chỉnh theo từng vật liệu cụ thể

Nếu nhà máy của bạn gặp các vấn đề như vỡ viên, quá nhiều hạt mịn hoặc xói mòn rõ rệt ở các khúc cua, pha đậm đặc (hoặc chiến lược vận tốc thấp hơn) sẽ trở thành một ứng cử viên nặng ký. Nếu vấn đề hàng đầu của bạn chỉ đơn giản là vận chuyển đáng tin cậy với khả năng kiểm soát đơn giản thì pha pha loãng có thể là con đường nhanh nhất dẫn đến sự ổn định.

Các thành phần chính quyết định độ tin cậy

Báo giá có thể trông giống nhau trên giấy tờ, nhưng việc lựa chọn thành phần sẽ tiết lộ liệu nhà cung cấp có hiểu tài liệu của bạn hay không. Dưới đây là những phần thường quyết định hiệu suất hàng ngày nhất.

• Thiết bị cho ănchẳng hạn như van khóa khí quay, lỗ thông hơi hoặc cấp liệu cho bình áp lực, được chọn để kiểm soát rò rỉ và tốc độ chất rắn ổn định
• Nguồn không khíchẳng hạn như máy thổi, quạt hoặc máy nén, có kích thước phù hợp với áp suất và lưu lượng cần thiết với biên độ để tải bộ lọc
• dây chuyền vận chuyểnbao gồm đường kính ống, chỗ uốn cong và phần mài mòn, được thiết kế để hạn chế giảm áp suất và ngăn chặn sự lắng đọng
• Bộ thu và lọcbao gồm khu vực lọc, phương pháp làm sạch và xả bụi, được thiết kế để hoạt động liên tục mà không bị nghẹt
• Điều khiển và thiết bị đo đạcbao gồm cảm biến áp suất, áp suất chênh lệch giữa các bộ lọc và khóa liên động ngăn chặn các sự kiện cắm chạy trốn

Đối với nhiều nhà máy, van khóa khí là kẻ gây rối thầm lặng. Rò rỉ quá nhiều có nghĩa là việc truyền tải không ổn định, khả năng phân tách máy thu kém và bụi bẩn không mong muốn. Khoảng hở quá chặt hoặc không khớp có thể tạo ra nhiệt, dính và thường xuyên dừng lại. Điều chỉnh khóa khí phù hợp với kích thước hạt, nhiệt độ, độ mài mòn và mức độ bịt kín cần thiết.

Danh sách kiểm tra thiết kế trước khi mua

Sử dụng danh sách kiểm tra này để so sánh các đề xuất và giảm bớt những bất ngờ khó chịu sau khi cài đặt. Mục tiêu không phải là sự hoàn hảo mà là kiểm soát rủi ro.

• Hồ sơ vật liệubao gồm mật độ khối, phạm vi kích thước hạt, độ nhạy ẩm, độ dính, độ mài mòn và nhiệt độ
• Mục tiêu năng lựcbao gồm tốc độ trung bình, tốc độ cao nhất và tần suất xảy ra các đỉnh
• Khoảng cách và định tuyếnbao gồm tổng chiều dài tương đương, số khúc cua, thang máy thẳng đứng và các điểm hỗ trợ có sẵn
• Điểm đón và xảbao gồm số lượng nguồn và điểm đến bạn cần bây giờ và trong vòng hai năm
• Tiêu chuẩn sạch sẽbao gồm bao nhiêu bụi có thể chấp nhận được xung quanh đầu thu và công việc dọn dẹp ngày nay trông như thế nào
• Nguồn điện và tiện íchbao gồm cả công suất điện sẵn có và liệu khí nén có ổn định và khô hay không
• Quản lý hao mònbao gồm kiểu uốn cong, các phần hao mòn có thể thay thế và lối vào để kiểm tra
• Quyền truy cập bảo trìbao gồm không gian thay bộ lọc, khoảng trống dịch vụ khóa khí và các điểm cách ly an toàn
• Kế hoạch vận hànhbao gồm cả việc chạy thử với vật liệu thực của bạn, không chỉ với các mẫu “điển hình”

Nếu một đề xuất tránh né những chủ đề này hoặc trả lời chúng một cách mơ hồ, thì đó không phải là khoảng cách “có thì tốt”. Đó là nơi mà thời gian chết của bạn sẽ đến sau này.

Đòn bẩy chi phí năng lượng và vận hành

Chi phí vận hành không chỉ liên quan đến kích thước động cơ. Vấn đề là liệu hệ thống có thể di chuyển vật liệu ở vận tốc và áp suất ổn định thấp nhất trong điều kiện cụ thể của bạn hay không.

• Lựa chọn đường kính ốngảnh hưởng đáng kể đến tốc độ và áp suất giảm
• kỷ luật định tuyếnchẳng hạn như ít chỗ uốn cong hơn làm giảm nhiễu loạn và mài mòn
• Kiểm soát luồng không khígiúp tránh vật liệu bị thổi quá mức chỉ để “an toàn”
• Kích thước bộ lọcngăn chặn áp suất chênh lệch cao buộc nguồn không khí phải làm việc nhiều hơn
• Quản lý rò rỉtại các nút khí và các kết nối làm giảm lượng không khí lãng phí và dòng chảy không ổn định

Một chi phí tiềm ẩn phổ biến là chạy ở tốc độ không khí quá cao do hệ thống chưa được trang bị đầy đủ. Với khả năng giám sát bộ lọc và áp suất tốt hơn, người vận hành có thể tin tưởng vào quy trình chứ không phải bản năng của họ và bạn có thể giữ đường dây trong một cửa sổ ổn định, hiệu quả.

Những cân nhắc về kiểm soát bụi và an toàn

Bụi không chỉ là vấn đề sạch sẽ. Các hạt mịn có thể dễ dàng bay vào không khí, di chuyển vào vòng bi và tủ điện, đồng thời tạo ra môi trường làm việc không thoải mái. Băng tải kèm theo làm giảm số lượng điểm chuyển mở, nhưng việc kiểm soát bụi vẫn phụ thuộc vào việc tiếp nhận và lọc thông minh.

Các biện pháp thiết thực tạo nên sự khác biệt rõ ràng

• Sử dụng bộ thu có đủ diện tích bộ lọc để quá trình lọc ổn định trong thời gian dài
• Chọn phương pháp làm sạch bộ lọc phù hợp với chu kỳ hoạt động và hoạt động của bụi
• Lập kế hoạch xả bụi để bụi mịn không quay trở lại không gian làm việc trong quá trình dọn sạch
• Bịt kín các kết nối và bảo trì các miếng đệm để giữ cho hệ thống thực sự được bao kín
• Giữ các cổng kiểm tra có thể truy cập được để “các sự cố nhỏ” không trở thành ổ cắm đột ngột

Nếu vật liệu của bạn dễ cháy hoặc cực kỳ mịn, hãy sớm thảo luận về các yêu cầu an toàn dành riêng cho nhà máy trong dự án. Kỹ thuật tốt mang tính chủ động: nó giả định tính biến đổi trong thế giới thực và xây dựng các lớp bảo vệ thay vì dựa vào hành vi hoàn hảo của người vận hành.

Kế hoạch vận hành và bảo trì

A Hệ thống vận chuyển khí nénkhông nên yêu cầu anh hùng. Cách dễ nhất để đạt được điều đó là coi việc vận hành thử như một phần của thiết kế chứ không phải là việc suy nghĩ lại.

• Kiểm tra cơ bảnvới vật liệu thực tế của bạn ở phạm vi nhiệt độ và độ ẩm dự kiến
• Xác minh vận tốcđể xác nhận rằng bạn đang vượt quá giới hạn giải quyết mà không tăng tốc quá mức
• Quan sát tải bộ lọcđể xác nhận chu trình làm sạch giữ chênh lệch áp suất ổn định
• Kế hoạch kiểm tra hao mòndành cho các khúc cua và vùng chịu tác động cao trong khoảng thời gian chạy xác định
• Chiến lược phụ tùngtập trung vào các vòng đệm kín khí, các bộ phận lọc và các bộ phận chịu mài mòn

Hầu hết các “vấn đề bí ẩn” xuất hiện dưới dạng áp suất, chênh lệch áp suất của bộ lọc và tải động cơ. Thiết bị đo không cần phải cầu kỳ, nó cần được đặt một cách thông minh và thực sự được sử dụng.

Các trường hợp sử dụng trong thế giới thực

Dưới đây là các tình huống phổ biến mà các nhà máy chọn vận chuyển bằng khí nén và những gì họ thường tối ưu hóa.

• Chuyển bột sang máy trộnưu tiên việc thu gom kín bụi và cấp liệu đồng nhất để bảo vệ chất lượng mẻ
• Vận chuyển viên tới siloưu tiên xử lý nhẹ nhàng và uốn cong chống mài mòn để giảm tiền phạt
• Trạm đổ túiưu tiên hút bụi cục bộ và tiếp nhận sạch để bảo vệ người vận hành
• Nhiều xe bán tải vào một dây chuyền xử lýưu tiên logic chuyển mạch ổn định và lực hút cân bằng

Chủ đề chung là kiểm soát sự thay đổi. Những thay đổi về vật chất. Độ ẩm môi trường thay đổi. Người vận hành thay đổi. Hệ thống vẫn phải cung cấp dòng chảy ổn định mà không cần can thiệp thủ công liên tục.

Câu hỏi thường gặp

Q1. Tôi nên chuẩn bị những thông tin gì trước khi yêu cầu đề xuất

Cung cấp tên vật liệu của bạn, phạm vi mật độ khối, phạm vi kích thước hạt, độ nhạy độ ẩm, nhiệt độ, công suất mong muốn, khoảng cách, số lần uốn cong cũng như các điểm đón và xả. Nếu bạn có ảnh về các điểm di chuyển hiện tại và tình trạng bụi xung quanh, điều đó sẽ giúp các kỹ sư thiết kế dựa trên thực tế hơn là giả định.

Q2. Hệ thống khí nén có làm hỏng các viên hoặc hạt dễ vỡ không

Có thể xảy ra nếu vận tốc quá cao hoặc các khúc cua được chọn kém. Đó là lý do tại sao việc lựa chọn pha, định tuyến và thiết kế uốn cong lại quan trọng. Khi tính toàn vẹn của sản phẩm là rất quan trọng, các chiến lược vận tốc thấp hơn và định tuyến được quản lý hao mòn có thể làm giảm đáng kể tình trạng hao mòn.

Q3. Tại sao một số hệ thống vẫn cắm ngay cả khi động cơ mạnh

Việc tắc nghẽn thường xảy ra do nguồn cấp dữ liệu không ổn định, có quá nhiều khúc cua gấp, tỷ lệ không khí và chất rắn không chính xác, độ bám dính do độ ẩm hoặc hạn chế của bộ lọc làm thay đổi luồng khí trong quá trình vận hành. Nhiều công suất hơn không tự động tạo ra khả năng truyền tải ổn định.

Q4. Làm cách nào để giảm bụi xung quanh đầu thu

Tập trung vào khu vực lọc máy thu, vệ sinh bộ lọc thích hợp, kết nối kín và phương pháp xả có kiểm soát đối với các hạt bụi thu được. Các vấn đề về bụi thường đến từ quá trình lọc có kích thước nhỏ hoặc bịt kín kém hơn là do bản thân “vận chuyển bằng khí nén”.

Q5. Một hệ thống có thể xử lý nhiều vật liệu

Đôi khi, nhưng nó phụ thuộc vào mức độ khác nhau của các vật liệu đó về mật độ, kích thước hạt và đặc tính dòng chảy. Nếu bạn phải xử lý nhiều vật liệu, hãy yêu cầu một thiết kế xác định cửa sổ vận hành ổn định và bao gồm các bước thay đổi và làm sạch thực tế.

Kết luận và các bước tiếp theo

A Hệ thống vận chuyển khí nénkhông phải là việc mua hàng một quy mô mà là một quyết định trong quá trình. Khi pha, nguồn không khí, phương pháp cấp liệu, định tuyến và lọc phù hợp với vật liệu và cách bố trí của bạn, bạn sẽ có được sàn sạch hơn, ít gián đoạn hơn và sản xuất dễ dự đoán hơn. Khi không, bạn sẽ gặp bụi, phích cắm và hệ thống mà mọi người đều tránh.

Nếu bạn muốn một thiết kế phù hợp với điều kiện nhà máy và đặc tính của vật liệu,Công ty TNHH Thiết bị bảo vệ môi trường Shandong Yinchicó thể giúp bạn xác định thông số kỹ thuật rõ ràng, so sánh các phương thức vận chuyển và xây dựng kế hoạch lắp đặt và vận hành thực tế. Sẵn sàng giảm bụi và ổn định các điểm chuyển tiếp? liên hệ với chúng tôiđể thảo luận về đơn đăng ký của bạn và nhận được giải pháp phù hợp.
